WQK/QG型系列切割式潜水排污泵

WQK/QG型系列切割式潜水排污泵

一、WQK/QG型系列切割式潜水排污泵产品概述

    WQK型切割式潜水排污泵是在引进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
WQK型切割式潜水排污泵采用独特叶轮结构和新型机机密封,能有效地输送含有固体物和长纤维的介质。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有较高的效率,叶轮经动静平衡试验,使泵在运行中无振动。

二、WQK/QG型系列切割式潜水排污泵结构说明

    QW型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行可靠,其主部件作用如下:

  信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水,断相、短路、过热、电机过载等项目.电机定子8:采用B级或F级绝缘。
  漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
  机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
  叶轮17:叶轮采用单流道或双道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
  泵体15:与叶轮配用,使得泵具有高的效率。
  密封环18:装在泵体口环处,当叶轮因运行而使口环处磨损,可更换密封环,以保证泵以佳效率运行。

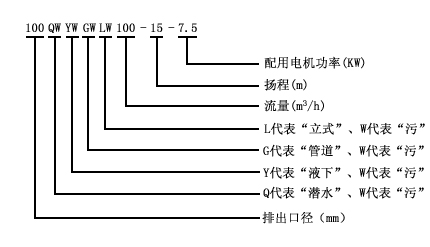

三、WQK/QG型系列切割式潜水排污泵型号意义

四、WQK/QG型系列切割式潜水排污泵产品特点

     1. 采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
   2. 设计合理,配套电机合理,效率高,节能效果显著。
   3. 机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行800小时以上。
   4. 泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。
   5. 泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。
   6. 可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠安全。
   7. 双导轨自动耦合安装系统,给泵的安装的安装,维修带来了极大的方便,人可不必为此而进出污水坑。
   8. 浮球开关可根据所需的水位变化。自动控制泵的停启,无需专人看管。
   9. 在使用扬程范围内保证电机运行不过载。
   10. 根据使用场合电机可采用水套式外第三者循环冷却系统,能保证电泵在无水(干式)状态下安全运行。
   11. 安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。



五、WQK/QG型系列切割式潜水排污泵产品用途

    1、工厂商业严重污染废水的排放。
    2、城市污水处理厂排水系统。
    3、住宅区的污水排水站。
    4、人防系统排水站。
    5、医院、宾馆的污水排放。
    6、市政工程、建筑工地。
    7、勘探、矿山配套附机。
    8、农村沼气池农田灌溉。
    9、自来水厂的给水装置。



六、WQK/QG型系列切割式潜水排污泵使用条件

   1、介质温度不超过60℃;介质重度为1~1.3kg/dm3。
   2、无内自流循环冷却系统的泵,电机部分露出液面不起过1/3。
   3、铸铁材质的使用范围这PH5~9。
   4、1Cr18Ni9Ti不锈钢材质中便于是般腐蚀性介质。
   5、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度、介质要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品



七、WQK/QG型系列切割式潜水排污泵结构示意图



八、WQK/QG型系列切割式潜水排污泵故障与排除

故障现象
可能产生的原因
排除方法
流量不足或不出水
1、叶轮反转
2、流道堵塞
3、电机转速不够
4、被抽送介质浓度过大
5、扬程过高
1、调整叶轮旋转方向
2、清除杂物
3、检查电源电压及频率
4、用水冲稀降低浓度
5、改泵或降低扬程
不能启动

1、缺相
2、叶轮卡住
3、绕组、接头或电缆断路
4、定子绕组烧坏
5、电器控制故障
1、检查线路,进行修复
2、清除杂物
3、用欧姆表检查修复
4、进行修理,更换线组
5、检查控制器,修理或调换
定子烧坏

1、二相运行
2、被抽介质浓度过大
3、叶轮卡死或松动
4、密封件损坏电机进水
5、紧固件松动造成电机进水
1、查清线路,消除故障
2、用水稀释
3、清除脏物,拧紧螺母
4、更换机械密封
5、拧紧各部螺栓
电流过大

1、工作电压低
2、管道、叶轮被堵
3、抽送液体的密度较大或粘度较高
1、调整工作电压
2、清理管道和叶轮堵塞物
3、改变抽送液体的密度或粘度



WQK/QG型系列切割式潜水排污泵订购需知:

一、如您需要订购WQK/QG型系列切割式潜水排污泵;需确定:
    1、WQK/QG型系列切割式潜水排污泵;流量、扬程、自吸高度
    2、WQK/QG型系列切割式潜水排污泵配套功率、WQ潜水排污泵;工作电压
    3、WQK/QG型系列切割式潜水排污泵;进出口径
    4、WQK/QG型系列切割式潜水排污泵;过流介质 以便我们技术人员为您准确选择。

二、若已由设计单位已选好WQK/QG型系列切割式潜水排污泵;产品型号,则直接根据所选型号与上海万经泵业制造有限公司销售部订购。(联系方式见网站底部)

三、若在WQK/QG型系列切割式潜水排污泵;选型过程中存在疑问,欢迎联系我们的在线客服,为您提供满意的服务(联系方式见网站底部)
